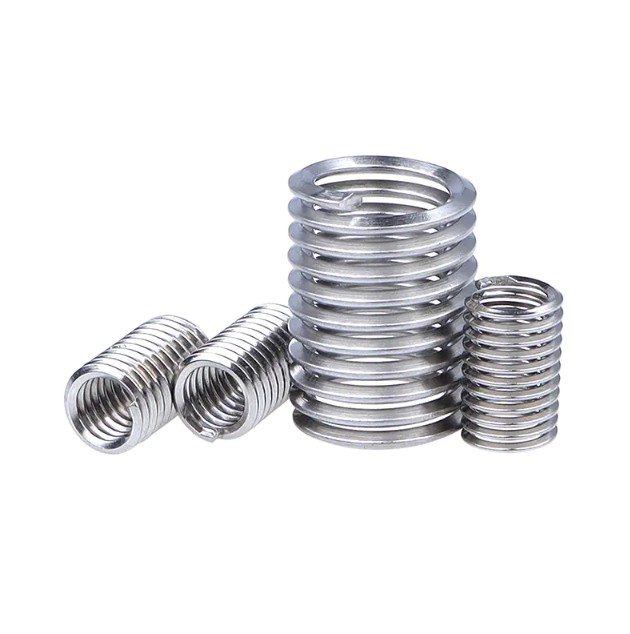

A chèn sợi dây là một thiết bị buộc chặt dạng cuộn xoắn ốc được làm từ dây thép không gỉ có độ bền kéo cao (thường là Loại 304 hoặc 316) có tiết diện hình kim cương. Nó được đưa vào một lỗ đã được khai thác trước để tạo ra một sợi bên trong bền, chịu mài mòn, vượt quá độ bền của hầu hết các vật liệu cơ bản. Thiết kế giống như lò xo của hạt dao cho phép nó phân bổ tải trọng đồng đều trên toàn bộ chiều dài ren, biến tải trọng cắt thành "ứng suất vòng" hướng tâm để có được tính toàn vẹn của khớp vượt trội.
Ban đầu được phát triển cho các ứng dụng hàng không vũ trụ và ô tô, vật liệu chèn ren dây phục vụ hai chức năng chính: sửa chữa các chủ đề bị hư hỏng hoặc bị tước và sợi gia cố trong vật liệu mềm chẳng hạn như nhôm, magiê và vật liệu tổng hợp. Bề mặt hoàn thiện (8-16 microinch) đặc biệt mịn, hầu như loại bỏ hiện tượng xói mòn ren do ma sát và mang lại khả năng chống ăn mòn.
Các loại chèn ren chính
Các chi tiết chèn ren dây được phân loại dựa trên cơ chế khóa và phương pháp lắp đặt của chúng. Bốn loại chính là:
Các phần chèn chạy tự do (Tiêu chuẩn)
Đây là loại phổ biến nhất—về cơ bản là lò xo cuộn xoắn ốc tạo ra các ren bên trong phù hợp với kích thước bu lông. Chúng cung cấp các luồng chạy mượt mà, tự do mà không có bất kỳ tính năng khóa nào. Tốt nhất cho: Các ứng dụng có mục đích chung đòi hỏi phải lắp ráp/tháo rời thường xuyên và độ rung ở mức tối thiểu.
Phụ kiện khóa vít
Những hạt dao này có một hoặc nhiều cuộn dây kẹp đa giác tạo áp lực hướng tâm lên ren đực, tạo ra mô-men xoắn phổ biến để tránh bị lỏng do rung hoặc va đập. Chúng loại bỏ sự cần thiết của các cơ chế khóa bổ sung như vòng đệm khóa hoặc hợp chất khóa ren. Tốt nhất cho: Môi trường có độ rung cao như động cơ, máy móc và ứng dụng hàng không vũ trụ.
Chèn rối
Thiết kế ban đầu có một tang nhỏ (tay cầm lắp đặt) ở một đầu của cuộn dây. Tang tiếp xúc với công cụ lắp đặt và phải được tháo ra sau khi lắp đặt. Ưu điểm: Chi phí thấp hơn, độ tin cậy được thiết lập. Nhược điểm: Rủi ro có mảnh vụn vật thể lạ (FOD) từ tang bị vỡ, cần thu hồi từ các lỗ mù.
Phụ trang không rối
Một cải tiến hiện đại có các rãnh truyền động ở cả hai đầu thay vì tang. Những phần chèn này có thể được cài đặt và gỡ bỏ mà không làm gãy bất kỳ phần nào, loại bỏ hoàn toàn rủi ro FOD. Ưu điểm: Có thể tái sử dụng, lắp đặt nhanh hơn, không cần lấy tang, lý tưởng cho các ứng dụng quan trọng trong hàng không vũ trụ và phòng sạch. Có sẵn trong: Cả hai cấu hình chạy tự do và khóa vít.
| loại | Tính năng khóa | Cài đặt | Rủi ro FOD | Ứng dụng tốt nhất |
|---|---|---|---|---|
| Chạy tự do | không có | rối rắm hoặc không rối | Thấp-Trung bình | Đại hội đồng |
| Khóa vít | Cuộn dây xuyên tâm | rối rắm hoặc không rối | Thấp-Trung bình | Môi trường rung động cao |
| Tanged | Khác nhau | Yêu cầu ngắt tang | Trung bình-Cao | Các ứng dụng nhạy cảm với chi phí |
| Tangless | Khác nhau | Không cần ngắt quãng | không có | Hàng không vũ trụ, hệ thống quan trọng |
Cách chọn mẫu phù hợp
Việc chọn chèn ren dây chính xác đòi hỏi phải xem xét bốn thông số chính:
Kích thước và bước ren
Khớp hạt dao với thông số kỹ thuật bu lông của bạn (hệ mét: M2–M39; hệ đo lường Anh: UNC/UNF #2 đến 1/2" và lớn hơn). Hạt dao phải khớp với cả đường kính danh nghĩa và bước ren (thô hoặc mịn) của dây buộc.
Chèn chiều dài
Chiều dài chèn được chỉ định là bội số của đường kính ren (D):
- 1.0D: Tương tác tối thiểu, phù hợp với không gian chật hẹp
- 1.5D: Độ dài tiêu chuẩn cho hầu hết các ứng dụng
- 2.0D–3.0D: Sức mạnh tối đa cho các ứng dụng tải cao hoặc quan trọng
Lựa chọn vật liệu
Các mảnh ghép tiêu chuẩn được sản xuất từ thép không gỉ 304 (AISI 304, được làm cứng đến độ bền kéo 200.000 psi). Đối với các ứng dụng chuyên dụng:
- thép không gỉ 316: Tăng cường khả năng chống ăn mòn cho môi trường biển/hóa chất
- Inconel X-750: Ứng dụng nhiệt độ cao (lên tới 550°C/1022°F)
- Đồng phốt pho: Các ứng dụng yêu cầu giảm khả năng chống mài mòn hoặc tia lửa
Xử lý bề mặt
Lớp phủ tùy chọn nâng cao hiệu suất trong các điều kiện cụ thể:
- Dầu bôi trơn màng khô (MolyLube): Giảm ma sát trong các ứng dụng có mô-men xoắn cao, chịu nhiệt độ cao
- Mạ Cadmium hoặc Niken: Khả năng chống ăn mòn vượt trội, ngăn chặn sự ăn mòn trong quá trình lắp đặt
- Mạ bạc: Ứng dụng nhiệt độ cực cao, giảm hiện tượng co rút chỉ
Công cụ cài đặt cần thiết
Việc cài đặt chèn ren dây hoàn chỉnh cần có các công cụ chuyên dụng sau:
| Công cụ | chức năng | Đặc điểm kỹ thuật Ghi chú |
|---|---|---|
| STI (Chèn ren vít) Nhấn vào | Tạo chủ đề nội bộ để chèn | Đường kính bước lớn hơn vòi tiêu chuẩn; phải khớp chính xác với kích thước chèn |
| Mũi khoan lỗ lõi | Khoan lỗ thí điểm trước khi khai thác | Đường kính cụ thể cho kích thước chèn; không cho phép dung sai |
| Công cụ chèn (Prewinder) | Gió chèn vào lỗ khai thác | Bằng tay, điện hoặc khí nén; các loại trục gá bị giam cầm hoặc không bị giam cầm |
| Công cụ phá vỡ đường | Loại bỏ tang sau khi cài đặt | Đấm và búa (200g) cho kích thước nhỏ; công cụ ngắt chuyên dụng cho lớn hơn |
| Mũi khoan | Tạo góc vát đầu vào | Độ sâu ≤ 0,4 × cao độ; ngăn chặn việc chèn luồng |
| Máy đo phích cắm ren | Xác minh độ chính xác của chủ đề đã hoàn thành | Thước đo Đi/Không Đi để kiểm soát chất lượng |
| Công cụ trích xuất | Loại bỏ các phần chèn bị hỏng | Cần thiết cho các tình huống sửa chữa hoặc thay thế |
Tùy chọn công cụ điện: Đối với sản xuất số lượng lớn, các công cụ lắp đặt bằng khí nén hoặc điện cung cấp độ sâu lắp đặt nhất quán thông qua các giới hạn độ sâu có thể điều chỉnh và tính năng tự động đảo ngược.
Quy trình cài đặt đúng
Việc lắp đặt đúng cách tuân theo một quy trình chính xác trình tự năm bước . Những sai lệch so với quy trình này là nguyên nhân chính gây ra lỗi chèn.
Bước 1: Khoan
Sử dụng mũi khoan STI được chỉ định, khoan lỗ có đường kính và độ sâu chính xác. Yêu cầu quan trọng: Độ sâu khoan phải vượt quá độ sâu lắp đặt hạt dao ít nhất 1-2 ren; lỗ không được thuôn nhọn; chip phải được loại bỏ hoàn toàn—đặc biệt quan trọng đối với các lỗ mù.
Bước 2: Đếm ngược
Áp dụng mũi khoan vào lối vào lỗ để tránh ren xuyên qua và tạo đường dẫn cho hạt dao. Độ sâu mũi khoan tối đa: 0,4 × bước. Việc khoét lỗ quá mức sẽ ảnh hưởng đến khả năng lưu giữ hạt dao.
Bước 3: Khai thác (STI Tap)
Cắt ren bằng mũi taro STI được chỉ định, tạo ra đường kính bước lớn hơn mũi taro tiêu chuẩn để phù hợp với đường kính ngoài của hạt dao. Đối với các lỗ xuyên qua, độ sâu mũi taro phải vượt quá chiều dài chèn. Đối với lỗ mù, sử dụng lực có kiểm soát để tránh làm vỡ vòi. Làm sạch chủ đề kỹ lưỡng sử dụng khí nén (vòi phun xuyên tâm cho các lỗ mù) trước khi lắp đặt hạt dao.
Bước 4: Chèn cài đặt
Gắn hạt dao vào công cụ lắp đặt, gắn tang (đối với hạt dao rối) hoặc rãnh khía truyền động (đối với không rối). Xoay dụng cụ để cuốn miếng đệm vào lỗ đã ren. Dừng khi phần chèn cách bề mặt 0,25–0,75 sợi. Tránh tác dụng lực dọc trục quá mức, có thể gây ra hiện tượng "xâu chéo" hoặc hư hỏng vật chèn.
Bước 5: Loại bỏ tang (Chỉ các phần chèn có tang)
Đối với các lỗ xuyên qua: Đặt dụng cụ bẻ tang (đục lỗ) lên trên tang và dùng một đòn tấn công vào đầu kia của dụng cụ. búa 200g để cắt tang. Đối với lỗ mù: Dùng kìm mũi dài hoặc dụng cụ nhổ để lấy tang bị gãy. Xác minh bằng thước đo nút ren rằng ren đã hoàn thiện đáp ứng thông số kỹ thuật (thường là dung sai ISO 2/6H).
Vật liệu tương thích
Vật liệu chèn ren dây tương thích với hầu hết tất cả các vật liệu kỹ thuật, đặc biệt mang lại lợi ích cho chất nền mềm hơn.
Kim loại mềm (Ứng dụng chính)
- Hợp kim nhôm: Ứng dụng phổ biến nhất; ngăn chặn sự tước sợi trong nhôm đúc và rèn
- Hợp kim magiê: Cần thiết cho các linh kiện ô tô và hàng không vũ trụ hạng nhẹ
- Đồng và đồng thau: Cung cấp khả năng chống mài mòn trong các kim loại màu mềm hơn
- Titan: Tương thích nhưng thường được sử dụng để sửa chữa ren hơn là gia cố sơ cấp
kim loại màu
Mặc dù ít được sử dụng phổ biến hơn ở thép (có đủ độ bền ren), hạt dao được sử dụng trong gang và sắt dẻo để chống mài mòn và trong thép các ứng dụng yêu cầu lắp ráp/tháo rời thường xuyên để tránh mài mòn ren.
Vật liệu phi kim loại
Hiệu quả trong nhựa nhiệt dẻo, nhiệt rắn và vật liệu tổng hợp (sợi carbon, sợi thủy tinh) nơi các sợi trực tiếp có thể dễ dàng bong ra. Áp suất hướng tâm của hạt dao tạo ra khóa cơ học mà không tập trung ứng suất gây nứt trên vật liệu giòn.
Hướng dẫn về độ cứng vật liệu: Hạt dao có lợi nhất khi độ cứng của vật liệu gốc thấp hơn 30 HRC (Rockwell C) . Ở các vật liệu cứng hơn, hạt dao mang lại khả năng chống ăn mòn và kéo dài tuổi thọ ren thay vì tăng cường độ bền.
Xử lý siết quá chặt và gãy
Lỗi cài đặt yêu cầu khắc phục có hệ thống để khôi phục tính toàn vẹn của luồng.
Loại bỏ chèn quá chặt
Khi hạt dao bị siết quá chặt hoặc được đặt không đúng cách, hãy sử dụng dụng cụ chuyên dụng công cụ khai thác . Chèn đầu dụng cụ vào cuộn chèn, ấn mạnh và xoay ngược chiều kim đồng hồ để sao lưu phần chèn. Đối với những trường hợp cứng đầu, bôi dầu thẩm thấu và để ngấm trước khi tiến hành nhổ răng.
Loại bỏ phần chèn bị hỏng
Nếu phần chèn bị hỏng trong khi cài đặt:
- Khoan phần chèn bị hỏng bằng mũi khoan nhỏ hơn một chút so với kích thước mũi khoan taro STI để tránh làm hỏng các chủ đề cha mẹ
- Sử dụng dụng cụ tháo vòi hoặc dụng cụ dễ tháo để loại bỏ các mảnh cuộn dây còn lại
- Kiểm tra lỗ khai thác xem có bị hư hỏng không; nếu ren bị hỏng, hãy khoan đến kích thước hạt dao lớn hơn tiếp theo hoặc sử dụng hạt dao ống lót đặc (Keensert) để sửa chữa
Biện pháp phòng ngừa
Để tránh thắt chặt quá mức:
- Sử dụng các công cụ cài đặt giới hạn mô-men xoắn hoặc cờ lê mô-men xoắn cài sẵn
- Dừng cài đặt khi quá trình chèn được thực hiện 0,25–0,75 sợi bên dưới bề mặt —không bao giờ tuôn ra hoặc nhô ra
- Xác minh độ sâu vòi đủ trước khi lắp đặt; độ sâu không đủ gây ra "chạm đáy" và biến dạng cuộn dây
- Sử dụng chất bôi trơn thích hợp trong quá trình tarô để tránh hiện tượng lõm có thể gây ra hiện tượng dính hạt dao
Câu hỏi thường gặp
Các sợi dây có thể được tái sử dụng không?
Các phần chèn không bị rối có thể được gỡ bỏ và tái sử dụng nhiều lần không có thiệt hại. Về mặt kỹ thuật, các phần chèn rối có thể được loại bỏ nhưng việc đứt tang khiến việc tái sử dụng trở nên không thực tế. Đối với các ứng dụng yêu cầu bảo trì thường xuyên, hãy chỉ định các hạt dao không bị rối ngay từ đầu.
Lỗ ren có miếng chèn mạnh hơn bao nhiêu?
Một sợi dây được lắp đặt đúng cách sẽ cung cấp một sợi chỉ Mạnh hơn 20% so với sợi vật liệu gốc ban đầu chịu kéo và có khả năng cắt vượt trội đáng kể. Sự phân bổ tải trọng trên toàn bộ chiều dài hạt dao so với sự tập trung trên 2-3 ren đầu tiên của lỗ ren tiêu chuẩn mang lại lợi thế về độ bền chính.
Việc chèn có ảnh hưởng đến thông số kỹ thuật mô-men xoắn bu lông không?
Yêu cầu chèn khóa vít mô-men xoắn lắp đặt cao hơn (thường là 1,5–2× tiêu chuẩn) do mô-men xoắn chiếm ưu thế từ cuộn dây kẹp. Hạt dao chạy tự do sử dụng giá trị mô-men xoắn tiêu chuẩn. Luôn kiểm tra thông số kỹ thuật của nhà sản xuất hạt dao, vì lực siết quá thấp có thể gây ra hiện tượng lỏng lẻo trong khi lực siết quá mạnh có nguy cơ làm hỏng bu-lông.
Việc chèn ren dây có được tiêu chuẩn hóa không?
Có, hầu hết các phần chèn đều phù hợp với DIN 8140 (Châu Âu), NASM 21209 (Hàng không vũ trụ), hoặc MS21209 (Tiêu chuẩn quân sự). Tiêu chuẩn hóa này đảm bảo khả năng tương thích giữa các nhà sản xuất đối với hạt dao, vòi và công cụ lắp đặt, mặc dù việc xác minh vẫn được khuyến nghị đối với các ứng dụng quan trọng.
Có thể lắp miếng đệm vào lỗ mù không?
Có, cả vật liệu chèn rối và không rối đều hoạt động được trong các lỗ mù. Đối với các hạt dao rối trong các lỗ mù, hãy đảm bảo độ sâu lỗ phù hợp với toàn bộ chiều dài hạt dao cộng với khoảng hở đứt tang. Các miếng đệm không bị rối đặc biệt có lợi cho các lỗ mù vì chúng loại bỏ nguy cơ các tang bị lỏng còn sót lại trong khoang.
Nguyên nhân khiến hạt dao "quay" hoặc kéo ra?
Chèn xoay vào lỗ cha mẹ cho biết áp suất hướng tâm không đủ , thường do: (1) kích thước taro STI không chính xác dẫn đến ren quá khổ, (2) lắp đặt vật liệu dưới độ cứng/độ bền cắt tối thiểu hoặc (3) sử dụng chiều dài hạt dao quá ngắn cho tải. Việc khắc phục yêu cầu khoan và lắp một miếng chèn lớn hơn hoặc chuyển sang một miếng chèn đặc có khóa.
