Chủ đề nhấn là gì?

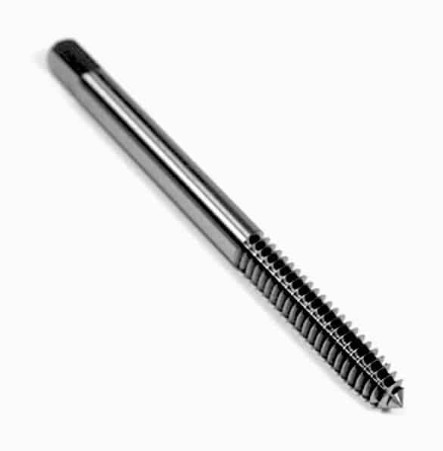

A vòi chủ đề là một công cụ cắt chuyên dụng được thiết kế để tạo ren bên trong trong các lỗ khoan trước. Nó hoạt động bằng cách loại bỏ vật liệu (vòi cắt) hoặc dịch chuyển vật liệu (vòi tạo hình) để tạo ra các rãnh xoắn ốc chứa ốc vít, bu lông và các ốc vít có ren khác. Vòi ren rất cần thiết trong các ngành công nghiệp sản xuất, ô tô, hàng không vũ trụ và hệ thống ống nước, nơi cần có ren bên trong chính xác để lắp ráp và buộc cơ khí.

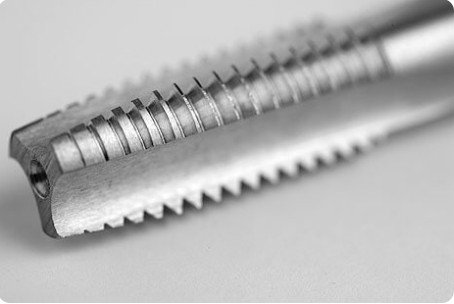

Mũi taro ren thường được sản xuất từ thép mạ crôm cứng, thép tốc độ cao (HSS) hoặc cacbua rắn để chịu được lực cắt và ma sát sinh ra trong quá trình taro ren. Dụng cụ này có các rãnh dọc cung cấp các lưỡi cắt và rãnh để thoát phoi, cùng với một đầu dẫn vát dẫn hướng mũi taro vào lỗ.
Chức năng chính của Thread Tap
Tạo chủ đề nội bộ
Chức năng chính của taro ren là cắt hoặc tạo ren bên trong trong các lỗ. Không giống như các công cụ ren ngoài (khuôn), tarô hoạt động từ bên trong bề mặt hình trụ, tạo ra thành phần cái của kết nối ren. Điều này cho phép gắn chặt bu lông, ốc vít và đinh tán vào các phôi gia công bằng kim loại, nhựa hoặc composite.
Sửa chữa và phục hồi chủ đề
Vòi có chức năng quan trọng trong việc sửa chữa các ren bên trong bị hư hỏng hoặc bị tước. Bằng cách cắt lại biên dạng ren, mũi taro có thể khôi phục các ren bị mòn về thông số kỹ thuật ban đầu, giúp tiết kiệm các bộ phận có giá trị cao khỏi bị loại bỏ. Điều này đặc biệt quan trọng trong sửa chữa động cơ, bảo trì máy móc và các ứng dụng hàng không vũ trụ, nơi chi phí thay thế linh kiện rất lớn.
Quản lý chip và sơ tán
Các hình dạng vòi khác nhau được thiết kế để quản lý chip một cách hiệu quả. Mũi taro điểm xoắn ốc đẩy phoi về phía trước (lý tưởng cho các lỗ xuyên), trong khi mũi taro sáo xoắn ốc kéo phoi về phía sau (cần thiết cho các lỗ mù). Chức năng sơ tán chip này ngăn ngừa gãy dụng cụ và đảm bảo chất lượng ren.
Cách sử dụng Thread Tap để tính toán Thread
Nhấn vào Tính toán kích thước mũi khoan
Trước khi khai thác, bạn phải khoan một lỗ thí điểm với đường kính chính xác. Kích thước mũi khoan taro được tính toán để đạt được khoảng Tương tác chủ đề 65–75% , mang lại sự cân bằng sức mạnh và mô-men xoắn tối ưu. Một lỗ khoan chỉ Kích thước nhỏ hơn 0,2 mm có thể tăng mô-men xoắn khai thác bằng cách 15–25% , làm tăng đáng kể nguy cơ vỡ.
Tính toán tốc độ RPM và tốc độ nạp

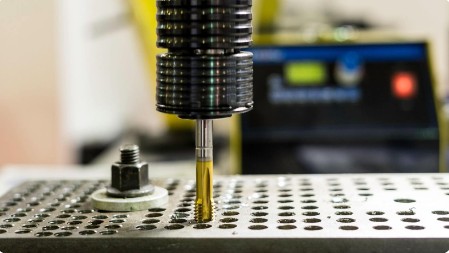

Đối với khai thác CNC, tốc độ trục chính (RPM) được tính bằng công thức: RPM = (Tốc độ cắt × 1000) / (π × Đường kính mũi taro) . Tốc độ tiến dao phải khớp chính xác với bước ren—bất kỳ sự không khớp nào cũng có thể gây đứt ren hoặc gãy tarô. Ví dụ: mũi taro M6×1.0 yêu cầu bước tiến chính xác là 1,0 mm trên mỗi vòng quay.
Tính toán độ sâu cho lỗ mù
Khi taro các lỗ mù, hãy tính toán độ sâu khoan để cung cấp Khoảng cách 3–5 sân vượt quá độ sâu ren yêu cầu. Điều này ngăn vòi tiếp xúc với đáy lỗ, gây gãy ngay lập tức. Đối với ren M8×1,25 yêu cầu độ sâu ren 20 mm, hãy khoan sâu ít nhất 24–26 mm.

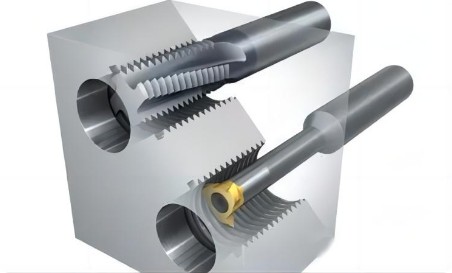

Thread Tap so với các phương pháp tạo luồng khác
Thông tin chi tiết chính: Phay ren được ưu tiên cho các vật liệu vượt quá 50 HRC hoặc các bộ phận có giá trị cao vì dao phay bị hỏng dễ tháo lắp hơn so với vòi bị hỏng. Biểu mẫu khai thác ưu đãi Tuổi thọ dụng cụ dài hơn gấp 3 lần hơn so với cắt vòi bằng nhôm, nhưng chỉ giới hạn ở vật liệu 36 HRC.
Sự khác biệt giữa một vòi và một vòi có ren
Các thuật ngữ này thường được sử dụng thay thế cho nhau, nhưng có những khác biệt nhỏ:
- "Nhấn" là thuật ngữ chung cho bất kỳ công cụ nào được sử dụng để tạo ren bên trong, bao gồm tarô tay, tarô máy và tarô tạo hình.
- "Nhấn chủ đề" đặc biệt đề cập đến cụm công cụ cắt hoàn chỉnh với hình dạng ren, me và cấu hình cán xác định được thiết kế để tạo ra các biên dạng ren được tiêu chuẩn hóa (ví dụ: UNC, UNF, Số liệu).
Trong cách sử dụng thực tế, "chạm ren" nhấn mạnh chức năng tạo ren xoắn ốc của công cụ, trong khi "chạm" có thể đề cập rộng hơn đến danh mục công cụ. Cả hai thuật ngữ đều mô tả cùng một nhóm công cụ cơ bản.
Cách ngăn ngừa vỡ vòi
Gãy tarô là một trong những lỗi gia công tốn kém nhất, với các tarô bị hỏng ở các lỗ mù thường yêu cầu Khai thác EDM điều đó có thể đắt hơn chính bộ phận đó. Thực hiện các chiến lược đã được chứng minh sau:
Tối ưu hóa kích thước lỗ thí điểm
Mục tiêu Tương tác chủ đề 75% chứ không phải 100%. Các ren đầy đủ chỉ tăng thêm 5% sức mạnh nhưng yêu cầu mô-men xoắn gấp ba lần. Xác minh kích thước mũi khoan khi thiết lập—không bao giờ chỉ dựa vào dữ liệu chương trình.
Chọn hình học vòi thích hợp
- Thông qua các lỗ: Sử dụng vòi xoắn ốc (mũi súng) để đẩy chip về phía trước
- Lỗ mù: Sử dụng vòi sáo xoắn ốc để kéo chip lên trên
- Lỗ sâu (đường kính >1,5×): Thực hiện chu kỳ khai thác
Kiểm soát các thông số cắt
Giảm tốc độ cắt bằng 20–30% đối với thép đã cứng. Sử dụng chế độ tarô cứng trong CNC để đồng bộ hóa tốc độ trục chính và tốc độ tiến dao—sự lệch trục gây ra tải không đều và gãy.
Đảm bảo bôi trơn thích hợp
Chất lỏng cắt gốc dầu với các chất phụ gia cực áp hoạt động tốt hơn chất làm mát hòa tan trong nước để khai thác. Đối với thép không gỉ 316L, việc bôi trơn không đủ sẽ khiến chi tiết bị cứng và bị kẹt.
Duy trì tình trạng công cụ và máy móc
- Chủ động thay vòi theo giới hạn số luồng, không chờ hỏng
- Xác minh độ đảo trục chính là .010,01mm
- Sử dụng giá đỡ vòi nổi để điều chỉnh các sai lệch nhỏ
Lỗ mù là gì và nên sử dụng vòi nào?
Định nghĩa lỗ mù
A lỗ mù là một lỗ không xuyên hoàn toàn qua phôi - nó có đáy đóng. Không giống như các lỗ xuyên, các lỗ mù bẫy chip bên trong, khiến việc tạo ren trở nên khó khăn hơn đáng kể. Lỗ mù thường gặp ở khối động cơ, ống góp thủy lực và các bộ phận kết cấu nơi ốc vít không được nhô ra phía đối diện.
Các loại vòi được đề xuất cho lỗ mù
Yêu cầu quan trọng: Đối với các lỗ mù, luôn sử dụng vòi sáo xoắn ốc với các kênh làm mát bên trong nếu có thể. Chúng kéo phoi lên và ra khỏi lỗ, ngăn chặn việc đóng gói ở phía dưới gây vỡ. Đối với các lỗ sâu hơn đường kính 1,5×, hãy tiến hành gõ nhẹ—tiến lên 2–3 sợi, sau đó rút lại để loại bỏ phoi.
Cách duy trì một chủ đề nhấn
Vệ sinh và bảo quản
Sau mỗi lần sử dụng, làm sạch hoàn toàn vòi bằng bàn chải và dung môi để loại bỏ phoi và cặn chất lỏng cắt. Bảo quản vòi trong các ngăn riêng hoặc ống bảo vệ để tránh làm hỏng cạnh. Không bao giờ ném vòi vào ngăn kéo dụng cụ nơi chúng có thể tiếp xúc với các dụng cụ khác.
Kiểm tra và mài giũa
Kiểm tra các cạnh cắt taro dưới độ phóng đại xem có bị mòn, sứt mẻ hoặc cạnh tích tụ không. Nghiền lại me khi phát hiện thấy mài mòn, nhưng không bao giờ mài đáy sáo —điều này làm suy yếu công cụ. Loại bỏ tất cả các phần bị mòn trong quá trình mài lại để khôi phục lại hình dạng thích hợp. Tránh tạo ra chiều rộng vùng quá hẹp trong quá trình làm sắc nét lại.
Lớp phủ và xử lý bề mặt

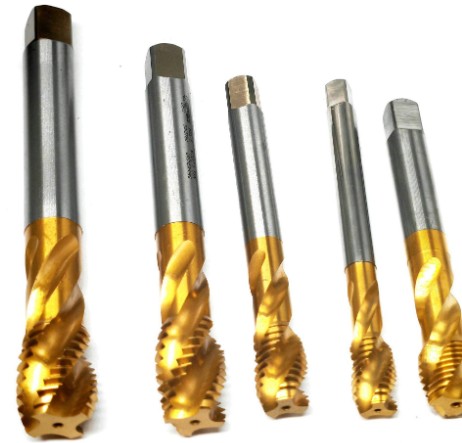

Áp dụng các biện pháp xử lý bề mặt như Titan Nitrua (TiN) hoặc oxit hơi nước để giảm ma sát và kéo dài tuổi thọ dụng cụ. Lớp phủ TiCN đặc biệt hiệu quả cho các ứng dụng thép không gỉ. Vòi được phủ lại có thể đạt được 2–3× tuổi thọ dụng cụ của các công cụ không được phủ.
Quản lý cuộc sống
Thiết lập giới hạn tuổi thọ công cụ được xác định trước dựa trên số lượng vật liệu và ren. Ví dụ, một vòi HSS bằng nhôm có thể xử lý 500–1000 lỗ , trong khi vòi tương tự bằng thép không gỉ 316L chỉ có thể tồn tại 50–100 lỗ . Chủ động thay thế vòi—các vòi bị mòn sẽ cắt các sợi ren có kích thước nhỏ hơn và yêu cầu mô-men xoắn cao hơn, làm tăng nguy cơ gãy.
Câu hỏi thường gặp về chủ đề vòi
Tại sao vòi của tôi liên tục bị vỡ ở các lỗ mù?
Nguyên nhân phổ biến nhất là tích tụ phoi ở đáy lỗ . Chuyển sang mũi taro rãnh xoắn ốc để kéo phoi lên trên, xác minh rằng độ sâu khoan của bạn có đủ khe hở (vượt quá độ sâu ren từ 3–5 bước) và xem xét chu trình taro lỗ cho các lỗ sâu.
Tôi có thể sử dụng cùng một vòi để gõ tay và gõ máy không?

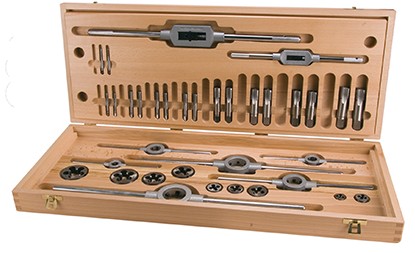

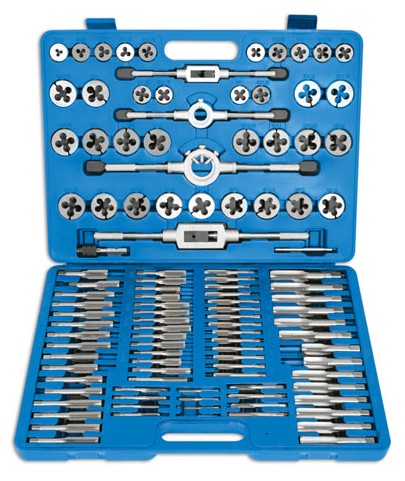

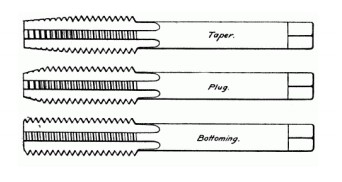

Taro cầm tay (bộ côn, chốt, đáy) được thiết kế để sử dụng thủ công với cờ lê taro và có chiều dài vát cụ thể để cắt lũy tiến. Mũi taro máy được thiết kế để sử dụng cho trung tâm gia công/CNC với tốc độ tiến dao được đồng bộ hóa. Mặc dù taro tay có thể được sử dụng trong máy móc, nhưng taro máy không nên được sử dụng thủ công do hình dạng mạnh mẽ của chúng.
Sự khác biệt giữa vòi cắt và vòi hình thành là gì?
Vòi cắt loại bỏ vật liệu để tạo sợi và sản xuất chip. Vòi tạo hình (vòi cuộn) thay thế vật liệu mà không tạo phoi, tạo ra các sợi chắc chắn hơn với bề mặt hoàn thiện tốt hơn. Tuy nhiên, taro định hình yêu cầu vật liệu ≤36 HRC và tạo ra các ren lớn hơn một chút, đòi hỏi các lỗ thí điểm lớn hơn.
Làm cách nào để tháo vòi bị hỏng khỏi lỗ?
Các phương pháp loại bỏ bao gồm: (1) Máy nhổ taro giữ chặt chuôi bị gãy, (2) Gia công phóng điện (EDM) để đốt cháy vòi, (3) Khoan cẩn thận bằng máy khoan tay trái, hoặc (4) Hòa tan hóa học đối với các bộ phận có giá trị cao. Phòng ngừa luôn tiết kiệm chi phí hơn—việc loại bỏ tarô bị hỏng có thể tốn nhiều chi phí hơn so với chi phí của phôi gia công.
Tại sao các sợi chỉ của tôi quá chặt hoặc quá lỏng?
Chủ đề lỏng lẻo cho biết các lỗ khoan quá khổ hoặc mũi khoan bị mòn khi cắt có kích thước nhỏ hơn. Chủ đề chặt chẽ đề xuất các mũi khoan có kích thước nhỏ, mũi taro bị mòn khi cắt có kích thước nhỏ hơn (mòn mặt sườn làm tăng đường kính bước) hoặc bôi trơn không đủ gây ra hiện tượng lõm. Luôn xác minh kích thước mũi khoan và chỉ định các cấp dung sai (6H cho hệ mét, 2B cho Thống nhất) trên bản vẽ.
Tôi nên sử dụng tốc độ cắt nào để khai thác?
Tốc độ bề mặt điển hình: Nhôm: 15–25 m/phút; Thép cacbon: 8–12 m/phút; Thép không gỉ: 4–8 m/phút; Thép cứng (>45 HRC): 3–5 m/phút . Khi nghi ngờ, hãy bắt đầu ở mức thấp nhất và tăng dần. Tốc độ quá cao khiến vật liệu cứng lại và tích tụ nhiệt làm tăng tốc độ mài mòn.
