Chèn chủ đề dây cao độ tốt

Chèn chủ đề dây cao độ tốt

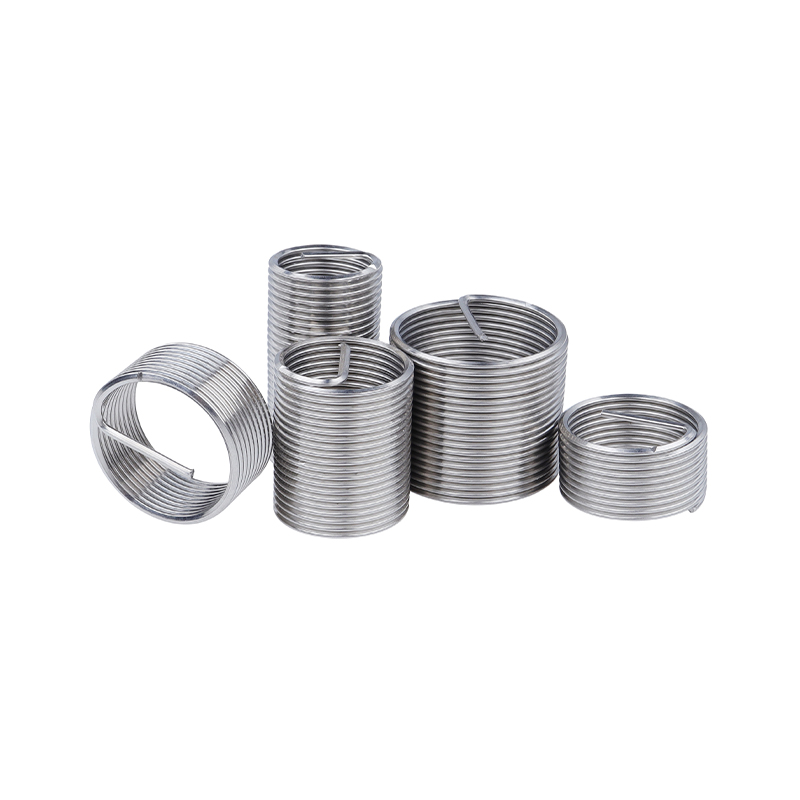

Fine Pitch Wire Thread Insert là một loại chèn ren dây có thiết kế ren bước nhỏ. So với các hạt dao ren dây bước thô cùng loại, khoảng cách ren của nó nhỏ hơn, cung cấp nhiều răng ăn khớp hơn trong cùng một đường kính danh nghĩa. Điều này phân phối tải đồng đều hơn và tăng cường khả năng chống rung cũng như hiệu suất bịt kín của kết nối ren. Được làm từ dây thép không gỉ hình kim cương được quấn chính xác, nó tạo thành các sợi bên trong có độ chính xác cao trong các vật liệu mềm như nhôm hoặc nhựa hoặc trong các lỗ ren bị hỏng, giải quyết hiệu quả các vấn đề như tước ren, mài mòn và ăn mòn. Nó cung cấp giải pháp gia cố ren đáng tin cậy cho các thiết bị chính xác, hệ thống thủy lực và các ứng dụng khác đòi hỏi độ ổn định cao và hiệu suất bịt kín.

PREV：Chèn khóa vítTIẾP THEO：Không có bài viết tiếp theo

Đặc điểm sản phẩm

Thiết kế ren mịn: Bước ren nhỏ hơn với nhiều răng ăn khớp hơn, đảm bảo phân bổ tải đều hơn cũng như hiệu suất rung và chống nới lỏng tốt hơn so với hạt dao bước thô. Thích hợp cho điều kiện rung tần số cao.
Tạo ren chính xác: Được làm từ dây thép không gỉ hình kim cương, tạo thành các ren bên trong có độ chính xác cao đảm bảo sự liên kết đồng trục và độ chính xác của lắp ráp.
Chống mài mòn: Thép không gỉ mang lại khả năng chống mài mòn và ăn mòn tuyệt vời, thích hợp với môi trường ẩm ướt, hóa chất hoặc các môi trường khắc nghiệt khác, kéo dài tuổi thọ của sợi.
Chức năng sửa chữa ren: Có thể nhanh chóng sửa chữa các lỗ ren mịn bị hư hỏng mà không cần thay thế vật liệu gốc, giảm đáng kể chi phí bảo trì thiết bị.
Hiệu suất bịt kín vượt trội: Thiết kế ren mịn mang lại bề mặt tiếp xúc lớn hơn, tăng cường khả năng bịt kín kết nối, thích hợp cho các ứng dụng thủy lực, khí nén và các ứng dụng nhạy cảm với rò rỉ khác.

Ứng dụng

Dụng cụ chính xác: Đạt được các kết nối ren có độ chính xác cao trong các bộ phận quan trọng của thiết bị y tế và dụng cụ đo lường, đảm bảo hoạt động ổn định và đáng tin cậy.
Hệ thống thủy lực & khí nén: Gia cố ren trên các bộ phận như van và xi lanh thủy lực, cải thiện hiệu suất bịt kín và ngăn ngừa rò rỉ môi chất.
Hàng không vũ trụ: Tăng cường các kết nối ren mảnh trong các bộ phận nhẹ làm bằng nhôm cho các ứng dụng hàng không vũ trụ, đáp ứng các yêu cầu lắp ráp có độ tin cậy cao.
Sản xuất ô tô: Được sử dụng trong các bộ phận có độ rung cao như hộp số và động cơ để tăng cường khả năng chống rung của ren và hiệu suất chống lỏng.

Thông số kỹ thuật sản phẩm

Đường kính danh nghĩa ném bóng Danh nghĩa xd chiều dài  cew  cũng Frestateophút đường kính tử cungtối đa Đường kính bitΦ DianebrmborMumbe thường xuyên ném bóng Chiều dài danh nghĩaMhmbercftF ems ăn đường kính ngoài Đường kính mũi khoanΦ
mm Số lần vỗ xd mm W min max
2 0.4 1 ngày 2.00 2.9 2.6 2.8 2.1 2-56 0.435 1 ngày 2.2 3.0 2.7 2.9 2.4
1,5 ngày 3.00 4.9 1,5 ngày 3.3 5.25
2 ngày 4.00 6.9 2 ngày 4.4 7.4
2,5 ngày 5.50 8.9 2,5 ngày 5.5 9.6
2.5 0.45 1 ngày 2.50 3.5 3.3 3.5 2.6 4-40 0.635 1 ngày 2.9 2.8 3.66 4.04 3.1
1,5 ngày 3.75 5.9 1,5 ngày 4.3 4.8
2 ngày 5.00 8.1 2 ngày 5.8 6.8
2,5 ngày 6.25 10.5 2,5 ngày 7.2 8.8
3 0.5 1 ngày 3.00 3.9 3.8 4.0 3.1 6-32 0.794 1 ngày 3.5 2.8 4.52 4.90 3.8
1,5 ngày 4.50 6.3 1,5 ngày 5.3 4.8
2 ngày 6.00 8.7 2 ngày 7.0 6.7
2,5 ngày 7.50 11.1 2,5 ngày 8.3 8.7
4 0.7 1 ngày 4.00 3.7 5.1 5.3 4.2 8-32 0.794 1 ngày 4.2 3.5 5.20 5.56 4.4
1,5 ngày 6.00 6.1 1,5 ngày 6.3 5.9
2 ngày 8.00 8.4 2 ngày 8.3 8.3
2,5 ngày 10.00 10.9 2,5 ngày 10.5 10.7
5 0.8 1 ngày 5.00 4.3 6.4 6.6 5.2 10-32 0.794 1 ngày 4.8 4.1 6.19 6.68 5.1
1,5 ngày 7.50 6.9 1,5 ngày 7.2 6.8
2 ngày 10.00 9.7 2 ngày 9.6 9.5
2,5 ngày 12.50 12.3 2,5 ngày 12.1 12.1
6 1. 1 ngày 6.00 4.2 7.6 7.9 6.3 4/1-20 1.270 1 ngày 6.4 3.4 7.86 8.38 6.7
1,5 ngày 9.00 6.9 1,5 ngày 9.5 5.7
2 ngày 12.00 9.6 2 ngày 12.7 8.0
2,5 ngày 15.00 12.3 2,5 ngày 15.9 10.3
8 1.25 1 ngày 8.00 4.7 9.9 10.1 8.3 16-18/5 1.411 1 ngày 7.9 4.0 9.64 10.16 8.4
1,5 ngày 12.00 7.4 1,5 ngày 11.9 6.6
2 ngày 16.00 10.6 2 ngày 15.9 9.3
2,5 ngày 20.00 13.5 2,5 ngày 19.8 11.9
10 1.5 1 ngày 10.00 5.0 12.1 12.5 10.4 8/3-16 1.588 1 ngày 9.5 4.4 11.48 11.99 10
1,5 ngày 15.00 8.1 1,5 ngày 14.3 7.2
2 ngày 20.00 11.2 2 ngày 19.1 10.1
2,5 ngày 25.00 14.2 2,5 ngày 23.8 12.9
12 1.75 1 ngày 12.00 5.2 14.4 14.8 12.4 16-14/7 1.814 1 ngày 11.1 4.5 13.36 13.99 11.6
1,5 ngày 18.00 8.4 1,5 ngày 16.7 7.4
2 ngày 24.00 11.7 2 ngày 22.2 10.3
2,5 ngày 30.00 14.7 2,5 ngày 27.8 13.1
14 2 1 ngày 14.00 5.6 16.8 17.2 14.5 2/1-13 1.954 1 ngày 12.7 4.8 15.16 15.80 13.2
1,5 ngày 21.00 8.8 1,5 ngày 19.1 7.9
2 ngày 28.00 12.0 2 ngày 25.4 10.9
2,5 ngày 35.00 15.2 2,5 ngày 31.8 13.9
16 2 1 ngày 16.00 6.5 19.0. 19.4 16.5 8/5-11 2.309 1 ngày 15.9 5.3 18.84 19.48 16.6
1,5 ngày 24.00 10.1 1,5 ngày 23.8 8.3
2 ngày 32.00 13.8 2 ngày 31.8 11.8
2,5 ngày 40.00 17.5 2,5 ngày 39.7 15.0
20 2.5 1 ngày 25.00 6.3 23.7 24.2 20.6 4/3-10 2.540 1 ngày 19.1 5.9 22.36 23.00 19.7
1,5 ngày 30.00 10.0 1,5 ngày 28.6 9.4
2 ngày 40.00 13.7 2 ngày 38.1 13.0
2,5 ngày 50.00 17.4 2,5 ngày 47.6 16.6
24 3 1 ngày 24.00 6.2 28.6 29.1 24.8 8/7-9 2.822 1 ngày 22.2 6.3 25.93 26.72 23
1,5 ngày 36.00 10.0 1,5 ngày 33.3 10.0
2 ngày 48.00 14.0 2 ngày 44.5 13.7
2,5 ngày 60.00 18.0 2,5 ngày 55.6 17.4

Tuân thủ Giải thích
D Đường kính danh nghĩa của ống bọc vít (đường kính danh nghĩa vít)
P Cao độ ren
W Trạng thái inf của ống vít, số ống bọc vít FS
中 Lựa chọn đường kính lỗ khoan cho vít FS
Dz Trạng thái của ống bọc vít, đường kính ngoài của ống bọc vít FS
L Chiều dài danh nghĩa của tay áo vít
L1 Độ sâu giãn nở của tay áo vít
L2 Lắp đặt vít FS với chiều dài ren hiệu quả của lỗ ren trong
L3 Độ sâu vít tối đa khi chân vít FSkhông được tháo ra trong quá trình lắp đặt
L4 Chiều dài hiệu quả thực tế của lỗ để lắp đặt vít S

Thông số kỹ thuật sản phẩm
